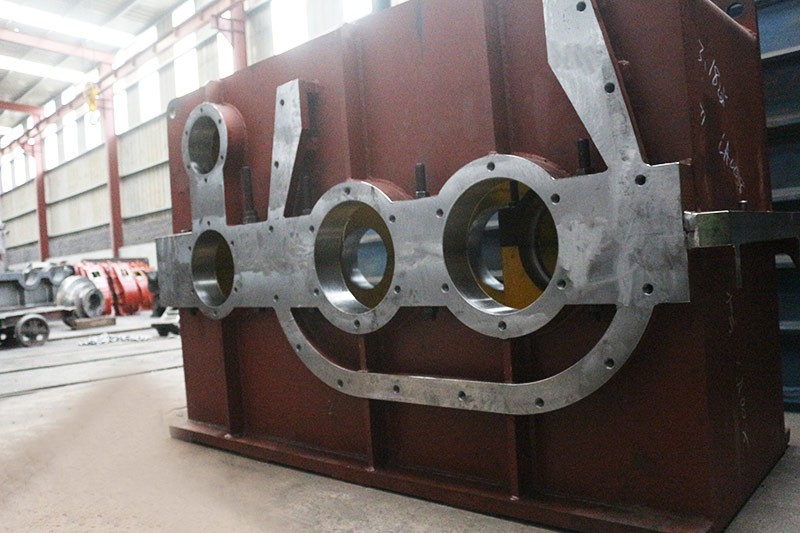

在機械傳動系統(tǒng)中，減速機箱體作為核心承載部件，其焊接質(zhì)量直接影響設備運行的穩(wěn)定性與壽命。焊接過程中產(chǎn)生的變形問題，是制約箱體加工精度的關鍵因素。本文從變形機理分析、工藝優(yōu)化措施及質(zhì)量監(jiān)控體系三個維度，系統(tǒng)闡述焊接減速機箱體變形的控制方法。
　　一、焊接變形機理分析
　　焊接變形本質(zhì)上是局部熱輸入導致的材料不均勻收縮。對于焊接減速機箱體這類中空薄壁結構，其變形特征主要表現(xiàn)為：
　　?1.角變形?：由焊縫橫向收縮引起，導致焊接減速機箱體開口尺寸超差
　　?2.波浪變形?：薄板在縱向收縮應力作用下產(chǎn)生的失穩(wěn)現(xiàn)象
　　?3.整體扭曲?：多道焊縫熱應力累積導致的空間畸變
　　?4.收縮變形?：焊縫金屬凝固收縮引起的尺寸縮減

　　材料特性方面，低碳鋼（Q235）線膨脹系數(shù)為12×10??/℃，熱導率50W/(m·K)，焊接時易產(chǎn)生較大熱應力。當板厚超過8mm時，需考慮層間溫度對相變組織的影響。

　　二、工藝優(yōu)化控制措施
　　1.結構剛性增強設計
　　?加強筋布局?：在焊接減速機箱體長向設置縱向加強筋，間距控制在300-500mm，可提升結構剛度30%-50%
　　?壓緊裝置應用?：采用液壓夾具系統(tǒng)，對焊接面施加0.3-0.5MPa壓力，有效控制塑性變形
　　?反變形預置?：根據(jù)有限元模擬結果，預先設置1-2mm/m的反向彎曲量，補償焊接收縮
　　2.焊接參數(shù)準確控制
　　?熱輸入量優(yōu)化?：CO?氣體保護焊時，將線能量控制在15-20kJ/cm，可減少熱影響區(qū)寬度
　　?脈沖焊接技術?：采用峰值電流180A、基值電流60A的脈沖模式，使熔池凝固時間縮短40%
　　?多層多道焊序?：厚板焊接時，每層焊道厚度不超過4mm，層間溫度控制在100-150℃
　　3.變形補償工藝
　　?對稱跳焊法?：將長焊縫分割為200-300mm段，采用"之"字形焊接順序，使熱應力相互抵消
　　?隨焊碾壓技術?：在焊縫后方0.5m處施加機械壓力，使塑性變形提前發(fā)生，殘余應力降低60%
　　?局部低溫加熱?：對收縮量較大區(qū)域進行80-100℃預熱，降低溫度梯度帶來的應力集中
　　三、質(zhì)量監(jiān)控體系構建
　　1.過程參數(shù)實時監(jiān)測
　　部署紅外測溫系統(tǒng)，每5秒記錄一次層間溫度
　　采用應變片監(jiān)測關鍵部位應力變化，閾值設定為材料屈服強度的70%
　　激光跟蹤儀實時掃描焊接減速機箱體尺寸，精度達到±0.05mm
　　2.變形預測與修正
　　建立有限元模型，輸入材料參數(shù)、焊接順序等變量，預測變形趨勢
　　根據(jù)模擬結果調(diào)整工藝參數(shù)，形成"預測-修正-驗證"的閉環(huán)控制
　　對復雜結構進行1:1實體模擬，獲取實際變形數(shù)據(jù)
　　3.焊后矯正技術
　　機械矯正：采用三輥滾壓機對波浪變形進行校正，壓力控制在5-10MPa
　　火焰矯正：對局部凸起區(qū)域進行線狀加熱，溫度控制在600-700℃，寬度不超過20mm
　　振動時效處理：施加15-20Hz交變應力，使殘余應力釋放率達到70%以上
　　焊接減速機箱體的變形控制需要構建"預防為主、過程控制、焊后修正"的全流程管理體系。通過結構優(yōu)化、參數(shù)準確控制及智能監(jiān)測技術的綜合應用，可將箱體平面度誤差控制在1mm/m以內(nèi)，對角線差控制在1.5mm范圍內(nèi)，滿足特殊裝備對傳動精度的嚴苛要求。實際生產(chǎn)中，應結合具體產(chǎn)品結構特點，制定差異化的變形控制方案，并建立完善的質(zhì)量追溯系統(tǒng)。
